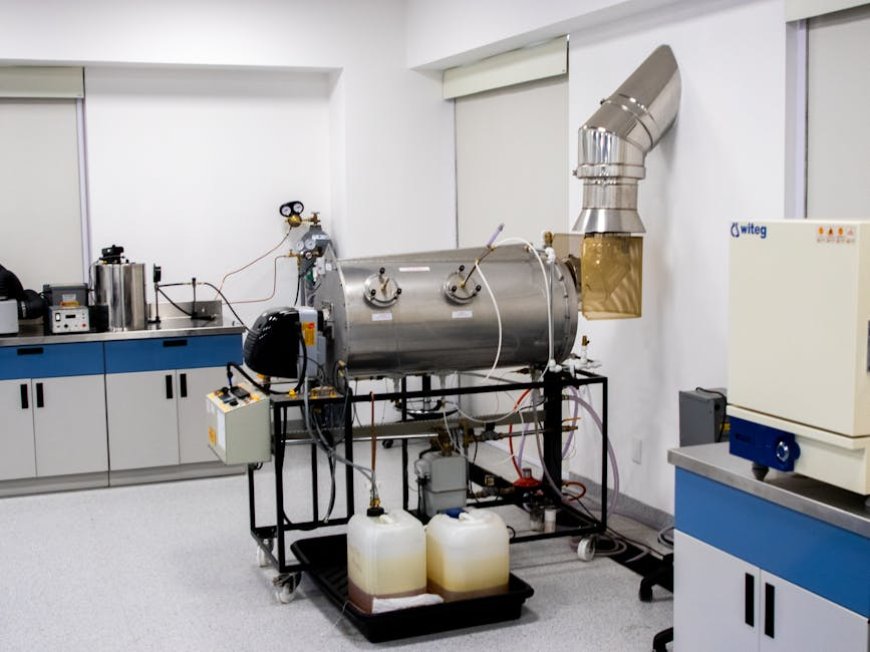

Laboratorium chip DIY cleanroom (Foto oleh Ludovic Delot)

VOXBLICK.COM - Bayangkan sebuah gudang sederhana di belakang rumah yang disulap menjadi laboratorium chip DIY canggih, lengkap dengan cleanroom kelas 100. Ini bukan sekadar mimpi para penggemar teknologi, melainkan kenyataan yang kini tengah menjadi buah bibir di dunia gadget dan semikonduktor. Inovasi ini membuka babak baru dalam pengembangan teknologi chip, memungkinkan para kreator independen bereksperimen dengan sistem litografi customteknologi yang sebelumnya hanya ada di pabrik raksasa seperti TSMC atau Intel.

Berkat terobosan ini, peluang untuk menciptakan prosesor, sensor, atau bahkan komponen IoT canggih kini terbuka lebar tanpa harus bergantung pada fasilitas manufaktur berskala industri.

Teknologi yang lahir di ruang sempit gudang rumah ini bahkan bisa menjadi bibit inovasi besar dalam gadget masa depanmulai dari ponsel, smartwatch, hingga perangkat AI wearable yang kini tengah naik daun.

Apa Itu Cleanroom Kelas 100 dan Mengapa Penting?

Cleanroom atau ruang bersih adalah ruangan dengan tingkat kebersihan udara yang terkontrol secara ketat, sangat minim partikel debu dan kontaminan.

Cleanroom kelas 100 berarti hanya ada maksimal 100 partikel berukuran ≥0,5 mikron per kaki kubik udara. Sebagai perbandingan, udara biasa di rumah bisa mengandung 500.000 partikel! Ini sangat vital dalam pembuatan chip karena partikel sekecil apapun bisa membuat sirkuit mikro gagal berfungsi.

Cleanroom kelas 100 umumnya hanya ditemukan di fasilitas produksi semikonduktor kelas dunia.
Mengadopsi teknologi ini di gudang rumah adalah lompatan besar, terutama dari sisi biaya dan teknis.
Ruang bersih ini memungkinkan eksperimen litografi hingga skala mikron tanpa risiko gagal akibat kontaminasi.

Sistem Litografi Custom: Inti dari Chip Lab DIY

Litografi adalah teknik utama dalam pembuatan chip, yaitu proses memantulkan cahaya melalui masker untuk "menggambar" pola sirkuit di atas wafer silikon.

Sistem litografi custom di chip lab DIY biasanya memanfaatkan gabungan laser presisi, sistem optik murah namun efektif, serta meja anti-getar buatan sendiri. Proses ini memang tidak sekompleks mesin EUV (Extreme Ultraviolet) di pabrik industri, tapi sudah sangat mumpuni untuk eksperimen chip skala kecil.

Resolusi litografi di DIY lab bisa mencapai 1-2 mikron, cukup untuk banyak aplikasi gadget modern seperti microcontroller, sensor, atau chip AI sederhana.
Berbeda dengan industri yang sudah mencapai 3 nanometer, namun untuk riset dan prototipe, skala mikron adalah lompatan besar untuk DIY.
Biaya sistem litografi custom ini bisa ditekan hingga di bawah 10% dari harga mesin industri, membuatnya ramah untuk maker dan startup teknologi.

Inovasi yang Mengubah Peta Persaingan Gadget

Hadirnya chip lab DIY membuka peluang besar dalam pengembangan gadget masa kini.

Kini, penggemar teknologi independen bisa menguji desain prosesor hemat energi, sensor biometrik dengan respons ultra-cepat, atau bahkan modul AI miniatur yang bisa diintegrasikan ke dalam perangkat wearable.

Spesifikasi menonjol: Ketersediaan cleanroom kelas 100 dan litografi custom memungkinkan pengujian material baru, seperti graphene atau semikonduktor organik, yang sebelumnya hanya bisa dilakukan di laboratorium besar.
Perbandingan dengan generasi sebelumnya: Sebelum adanya chip lab DIY, pengembangan chip harus menggunakan fasilitas luar negeri dengan biaya tinggi, waktu tunggu lama, dan keterbatasan akses.
Sekarang, siapa pun bisa bereksperimen dan iterasi cepat tanpa harus menunggu slot produksi di foundry besar.

Kelebihan dan Kekurangan Chip Lab DIY dengan Cleanroom Kelas 100

Kelebihan:
- Biaya produksi prototype chip jauh lebih murah.
- Waktu riset dan modifikasi desain bisa dipangkas drastis (dari bulan menjadi minggu).
- Fleksibilitas tinggi untuk eksplorasi desain chip yang unik dan inovatif.
- Mendorong lahirnya komunitas maker semikonduktor dan kolaborasi global.
Kekurangan:
- Skala produksi terbatas, belum cocok untuk mass production chip dengan proses 7nm ke bawah.
- Butuh keahlian teknis tinggi untuk mengoperasikan dan merawat cleanroom serta alat litografi.
- Hasil chip DIY masih kalah dari segi efisiensi dan kecepatan dibanding chip industri kelas atas.

Peluang Masa Depan: Dari Gudang Rumah ke Gadget Generasi Berikutnya

Kemunculan chip lab DIY canggih dengan cleanroom kelas 100 ini jelas menjadi game changer di dunia gadget dan semikonduktor.

Bukan tidak mungkin, chip-chip inovatif yang lahir dari laboratorium rumahan akan menjadi otak dari gadget masa depanlebih hemat energi, lebih pintar, dan lebih adaptif. Terbukanya akses teknologi semikonduktor untuk skala kecil akan memicu gelombang inovasi baru: perangkat wearable custom, sensor kesehatan pribadi, hingga AI on-device yang lebih personal dan aman.

Dengan terus berkembangnya ekosistem laboratorium chip DIY, masa depan gadget ada di tangan kreator independen yang berani bereksperimen dan memanfaatkan teknologi cleanroom kelas 100 di gudang rumah.

Inovasi tak lagi monopoli pabrik besarsetiap sudut rumah kini berpotensi menjadi pusat lahirnya teknologi gadget generasi berikutnya.
